DRAWINGS
ミニキッチン・洗面台の図面データ ダウンロード｜PDF・DXF・DWG
竹中木工のミニキッチン（幅900・1200・1500mm）、洗面台（幅750・900mm）、ミラーの図面を、PDF・DXF・DWGの3形式で公開しています。寸法の確認、設計図への取り込み、施工図の作成にそのままお使いいただけます。
登録不要。そのままお使いいただけます
会員登録も、メールアドレスのご入力も必要ありません。ボタンを押すと、PDFはそのまま開き、DXF・DWGはダウンロードが始まります。

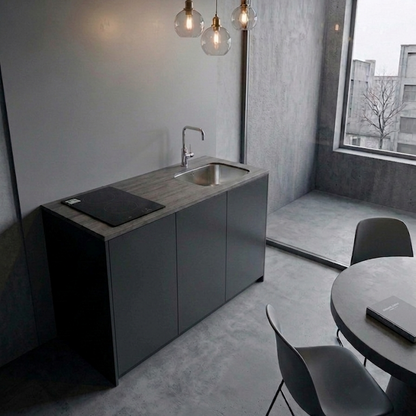

1ミニキッチン（幅900・1200・1500）
felice（フェリーチェ）
幅1500 × 奥行600 × 高さ850mmミニキッチン・引き出し式（カウンター付きは奥行850mm）
piccolo（ピッコロ）
幅1200 × 奥行600 × 高さ850mmミニキッチン・引き出し式（カウンター付きは奥行850mm）

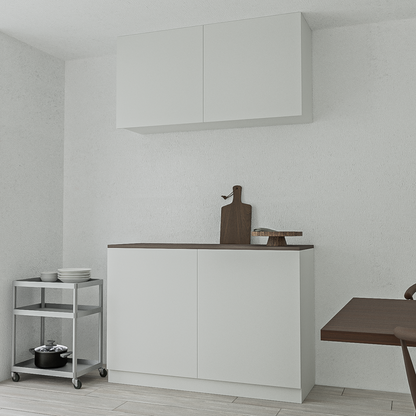

piccolo（ピッコロ）開き扉
幅1200 × 奥行600 × 高さ850mmミニキッチン・開き扉（カウンター付きの寸法は図面をご確認ください）
piccolo+（ピッコロ プラス 開き扉）
幅900／1200 × 奥行600 × 高さ850mmミニキッチン・開き扉（ホワイト／ブラック）
2キッチン機器・水栓（図面・工事説明書）
3洗面台（幅750・900）

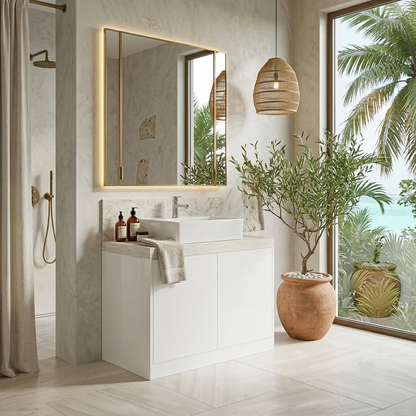

comodo（コモド）開き扉
幅750／900 × 奥行500 × 高さ700mm洗面下台・開き扉（ボウル・水栓・排水金具は付属しません）
comodo+（コモド プラス 開き扉）
幅750／900 × 奥行500 × 高さ700mm洗面下台・開き扉（ホワイト／ブラック。ボウル・水栓・排水金具は付属しません）

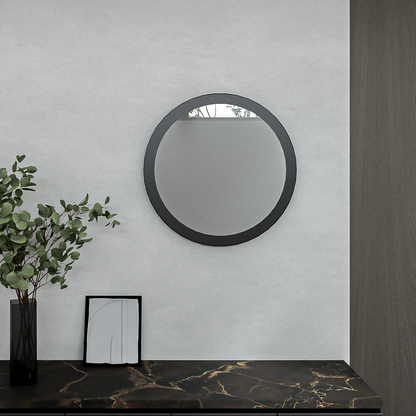

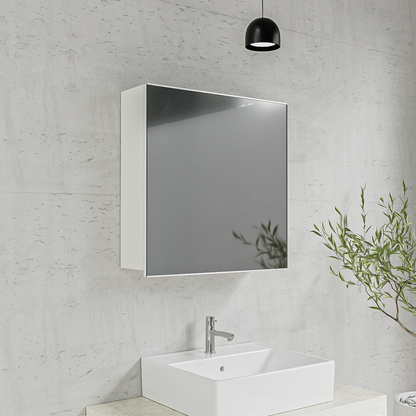

4ミラー（取付位置の施工資料）
図面データについて、よくあるご質問
- DXF・DWGはどのソフトで開けますか？
- DXFは Jw_cad をはじめ多くのCADソフトで、DWGは AutoCAD 系のソフトで開けます。PDFはブラウザでそのまま表示できます。BIM（Revit）やSketchUp 形式のデータは現在ご用意していません。
- ダウンロードに会員登録やお問い合わせは必要ですか？
- 必要ありません。このページのボタンから、どなたでもそのままご利用いただけます。設計事務所・工務店・不動産会社の方も同じです。
- 図面の寸法で設計を進めてよいですか？
- 図面どおりに製作しますが、製作上の誤差が生じる場合があります。また製品改良のため図面を予告なく更新することがあるので、ご検討の都度このページの最新データをお使いください。搬入経路の確認は搬入経路と設置場所のご確認をご覧ください。
ご利用にあたって
- 図面は製品改良のため、予告なく変更する場合がございます。ご検討の都度、このページで最新のデータをご確認ください。
- 記載の寸法と実際の製品との間には、製作上の誤差が生じる場合がございます。
- 図面データは、商品のご検討・設計・施工の目的でご利用ください。
- 工事説明書のボタンは、いずれもPDFが開きます。
